高強度螺栓安裝工藝及檢查
高強度螺栓的強度等級遠高于普通螺栓,因此在安裝高強度螺栓時,它不同于一般的螺栓,高強度螺栓一般用于重力荷載設備中,如橋梁等大型建筑物,因此可以說高強度螺栓在環境中的安裝要求更高。
高強度螺栓連接副的安裝
1)施工前,高強度大六角頭螺栓連接副按出廠批號復驗扭矩系數,其平均值和標準偏差應符合圖紙要求。扭矩系數平均值應在0.11~0.15范圍內,標準偏差應小于或等于0.01。復驗數據作為施擰的主要參數。根據GB/T1231-91的規定,對保證扭矩系數供貨的螺栓連接副最大批量為3000套,并按每批抽取8套檢驗扭矩系數。高強度螺栓的其它試驗參照GB/T1231-91執行。
2)安裝高強度螺栓時,清除飛邊、毛刺等,摩擦面保持干燥,不得在雨中作業。
3)一般用打入沖釘?shù)霓k法穿入高強螺栓,禁止絞刀擴孔。個別栓孔須擴孔時,在征得工程師同意后,用絞刀進行修孔,修整后孔的最大直徑應小于1.2倍的螺栓直徑。鉸孔前將四周螺栓全部擰緊,使板迭密貼后再進行。以防止鐵屑落入板迭縫中。嚴禁氣割擴孔。修孔后用砂輪機清除孔邊毛刺,并將砂輪屑清掃干凈。?
4)高強度螺栓連接安裝時,在每個節點穿入的臨時螺栓和沖釘數量,由安裝時可能承擔的荷載計算確定,并滿足下列規定:(1)不得少于安裝總數的1/3;(2)不得少于兩個臨時螺栓;(3)沖釘穿入數量不宜多于臨時螺栓的30%。
5)不得用高強度螺栓兼做臨時螺栓,以防損傷螺紋引起扭矩系數的變化。
6)高強度螺栓的安裝應在結構構件中心位調整后進行,其穿入方向以施工方便為準,并力求一致。高強度螺栓連接副組裝時,螺母帶圓臺面的一側應朝向墊圈有倒角的一側;螺栓頭下墊圈有倒角的一側朝向螺栓頭。
7)?高強度螺栓的擰緊分為初擰、復擰、終擰。復擰扭矩等于初擰扭矩,螺栓復擰后進行終擰。初擰、復擰、終擰后的高強度螺栓用三種不同顏色油漆分別在螺母上涂上標記(紅色—初擰,黃色—復擰,藍色—終擰)。
初擰和復擰用于固定作用,扭矩值是終擰扭矩值的一半左右,工具可以選擇手動扭矩扳手或者定扭矩電動扳手;終擰時的扭矩值須達到規定的扭矩值,須選擇前田定扭矩電動扳手(扭剪螺栓的終擰,就須選擇TONE扭剪電動扳手)
8 )高強度螺栓在擰緊時,只準在螺母上施加扭矩。
9)高強度螺栓施擰采用的扭矩扳手在每班作業前后均進行校正,合格后才能使用。扭矩誤差為扭矩的±5%;檢查扭矩扳手須標定,扭矩誤差為使用扭矩的±3%。
10)高強度螺栓在初擰、復擰、終擰時,連接處的螺栓按一定順序施擰;從螺栓群中間順序向外側進行擰緊,并在當天全部終擰完畢(24小時之內)。
施擰時,不得采用沖擊擰緊和間斷擰緊。
11)?高強度螺栓擰緊的檢查設專職人員負責,并在終擰1小時以后、24小時之內完成扭矩檢查。采用松扣、回扣法檢查時,先在螺栓、螺母上做標記,然后將螺母退回30°,再用檢查扭矩扳手把螺母重新擰至原來位臵測定扭矩,該值不小于規定值的10%為合格。
經過檢查的螺栓,其不合格者不得超過抽驗總數的20%,如超過此值,繼續抽檢,直至累計總數的80%合格率為止。然后對欠擰者補擰,超擰者更換后重新補擰。
大六角高強螺栓:
對大六角高強度螺栓的檢查。需要采用小錘敲擊法對高強度螺栓來進行普查,防止漏擰。這種方法主要是用手指夾住螺母的一個邊,按的位置如果手指感到輕微的顫動,應該盡量靠近螺母近墊圈的地方,然后采用0.3~0.5千克重的小錘進行敲擊螺母的另一邊,如果手指感到輕微的顫動就算是合格,顫動比較大的話就是可能漏擰或者欠擰,完全不顫動的話就是超擰。
扭剪型高強螺栓:
因為它的結構特點,在施工中梅花干的部分承受的是反扭矩,所以梅花頭部分擰斷。也就是說螺栓連接副已經施加了相同的扭矩。所以在檢查的時候只需要目測梅花頭擰斷就算是合格。但是在個別部位的螺栓無法使用專用的扳手,則需要按照相同直徑的高強度大六角螺栓的檢驗方法來進行。
在高強度螺栓安裝和施工的過程中,難免會有所忽視或者遺漏。所以在安裝完成之后需要對其進行詳細的檢查,那么在檢查的時候我們應該需要注意哪些內容呢?
1.指派的質檢員按照規范的要求對整個高強度螺栓安裝工作的完成情況進行認真的檢查,然后將檢查結果記錄在檢驗報告中,然后將檢查報告交送給項目負責人進行審批。
2.扭剪型高強度螺栓在終擰完成之后進行檢查時,以擰掉尾部為合格,螺栓絲扣外露應該為2~3扣,其中允許有10%的螺栓絲扣外露1,扣或4扣。
3.對于因為構造原因而采用扭矩扳手擰緊的高強度螺栓,那么應該使用經過核定的扭矩扳手,用轉角法來進行抽檢。
4.扭剪型的高強度螺栓連接副終擰之后,除了因為構造原因無法使用專用扳手終擰掉梅花頭者外,沒有在終擰中擰掉梅花頭的螺栓數不應該大于該節點螺栓數的5%。
5.高強度螺栓的安裝檢查需要在終擰一個小時以后,但是需要在24小時之前完成。
6.對于采用扭矩扳手擰緊的高強度螺栓,在終擰結束之后,檢查漏擰,欠擰的應該采用0.3~0.5千克重的小錘來逐個敲檢,如果發現有欠擰,漏擰應該進行補擰,超擰的話應該更換。
7.要做好高強度螺栓的檢查記錄,在整理之后歸入技術檔案。

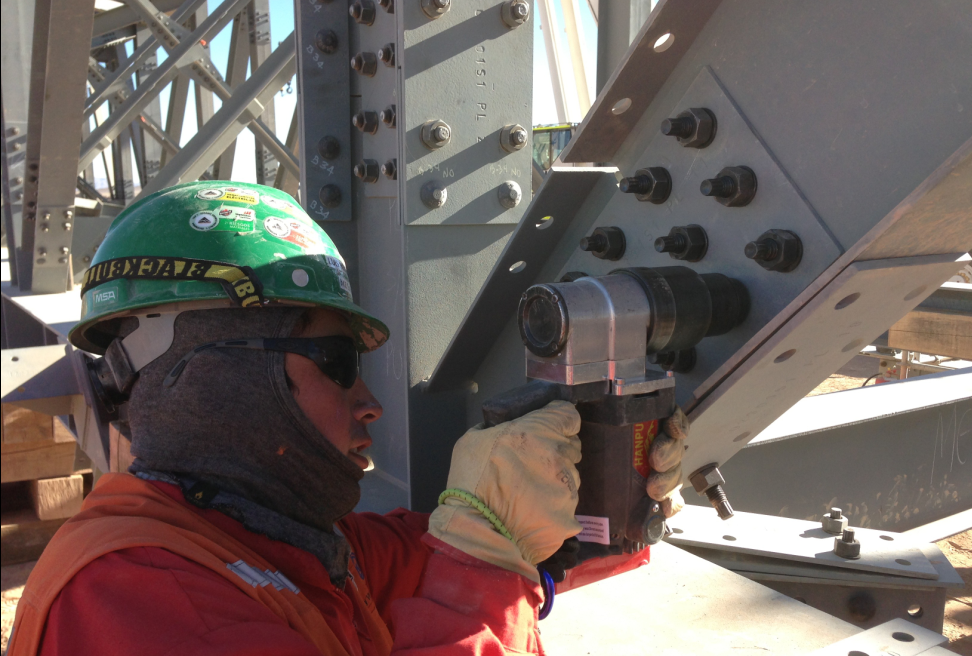

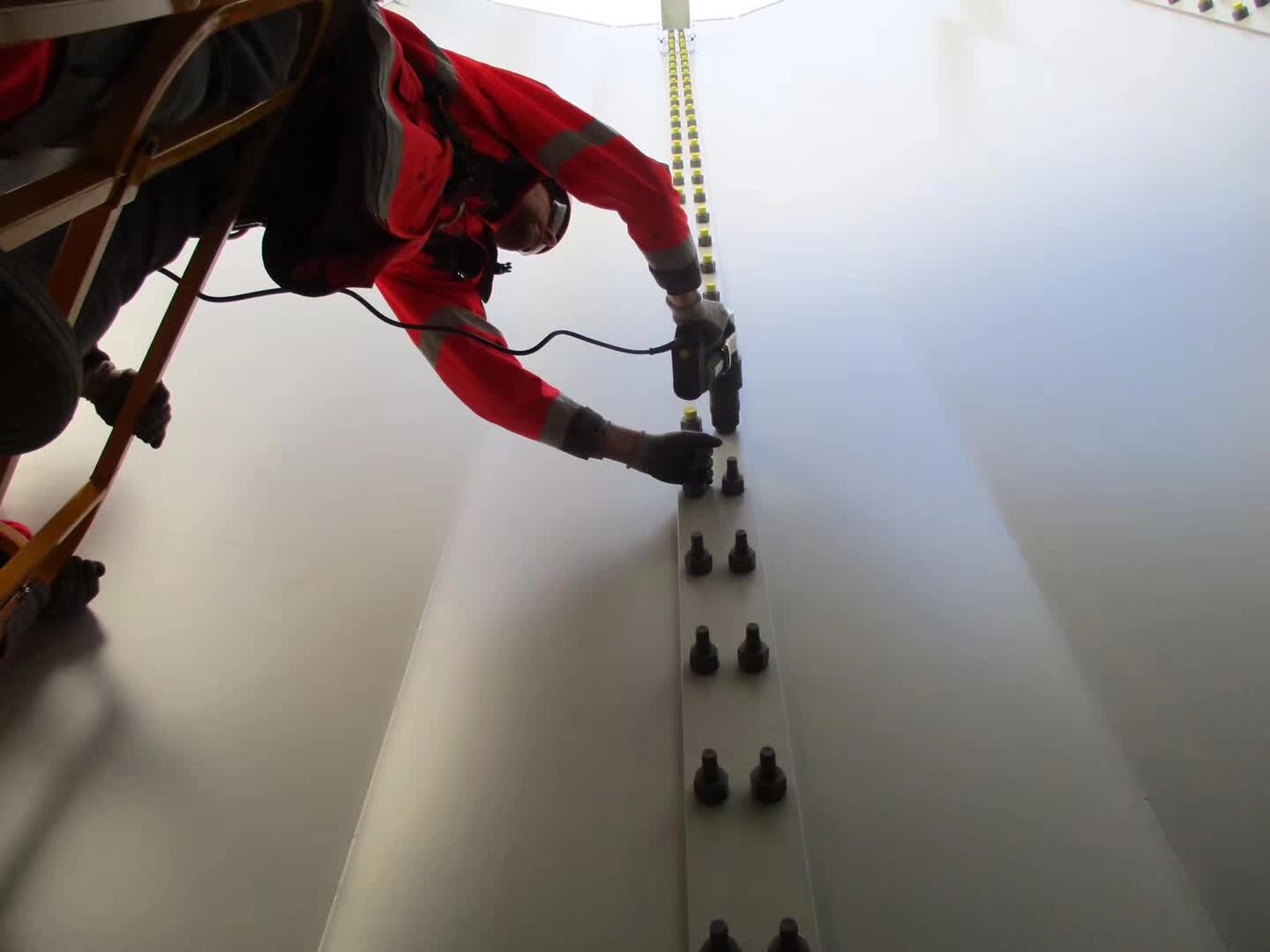

漢普電動扭剪扳手
漢普電動扭剪扳手專門用于緊固高強度扭剪螺栓,動力為220V或110V交流電源,相比較與傳統六角螺栓,扭剪螺栓配合電動扭剪扳手,施工方便快捷,扭矩控制準確并且方便檢查。
漢普電動扭矩扳手
漢普電動扭矩扳手專用于緊固有扭力要求的六角螺栓,電動扭矩扳手工作時提前設定好要求的扭矩,機器達到扭矩后自動停止轉動,帶有正反兩個檔位,不但可以緊螺絲也可以卸螺絲,工作時,機器不帶有沖擊,需要反力臂提供發作用力。
