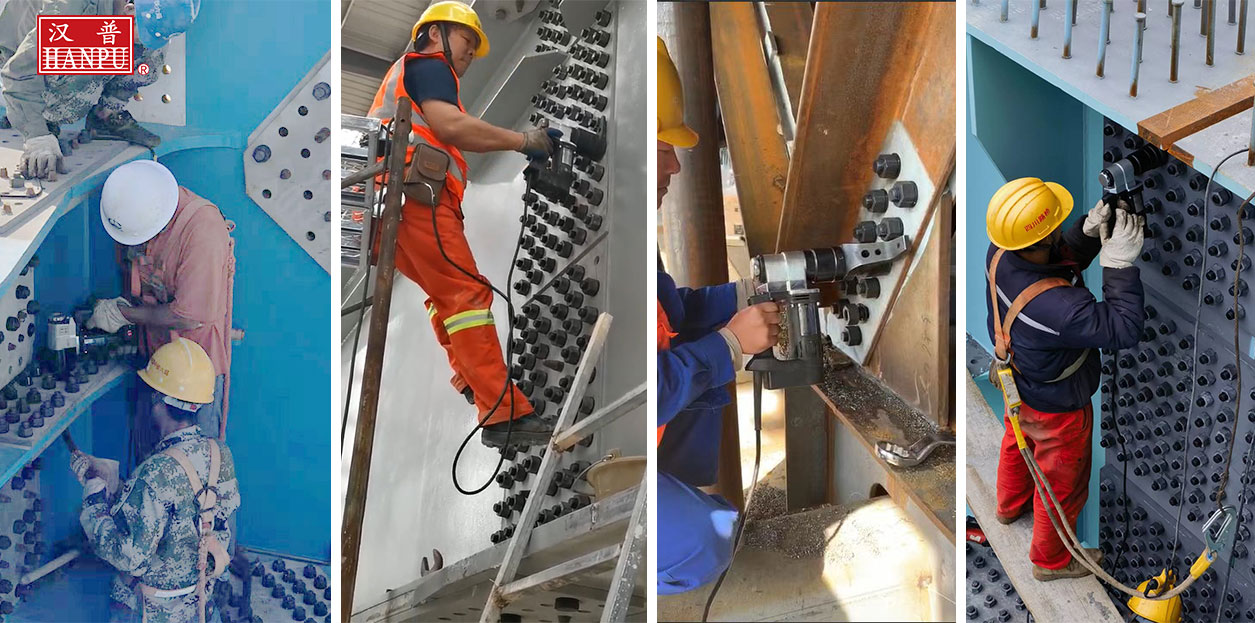

橋梁鋼結構高強螺栓施擰采用電動扳手，對于電動扳手無法施擰的螺栓采用扭力扳手施擰，電動扳手和扭力扳手每班使用前必須經檢測合格后方可使用，每班使用后要再次進行扳手標定。

1 構件檢查

????鋼結構桿件出廠前需要經過駐場監造、駐場監理和第三方檢測單位分別檢查合格，試拼裝合格，每個螺栓孔通孔合格，摩擦面合格后方可裝船運至橋梁現場，進行吊裝架設，保證鋼梁架設質量。

2 初擰

? ? 如滬通長江大橋鋼梁架設采用支架拼裝和懸臂拼裝2種方式。采用支架拼裝時沖釘和高強螺栓數量不得小于孔眼總數的1／3，其中沖釘占2／3；懸臂拼

裝時沖釘用量按受力計算，并不得少于孔眼總數的l／2，其余孔眼布置高強螺栓，沖釘和高強螺栓應均勻安裝。

????初擰從節點中剛度大的部分向不受約束的邊緣進行，對大節點則應從連接板中心呈螺旋狀向四周逐個施擰。初擰扭矩取終擰扭矩值的50％ ，初擰結束后對每個螺栓用敲擊法進行檢查，用白色油漆做好初擰標記線[6]?。

3 終擰

????初擰結束經監理檢查同意后，逐個終擰螺栓至終擰值，終擰扭矩值按下式計算。

T =K ·P ·d (1)

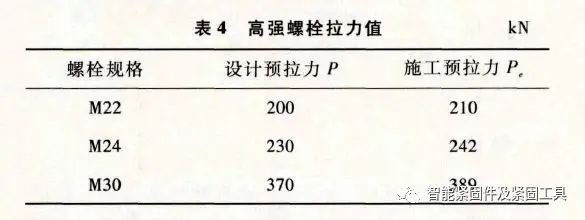

式中：為終擰扭矩值，N-m；K為高強螺栓連接副扭矩系數工地復驗數據平均值；P 為高強螺栓的施工預拉力，kN，P，=1．05×設計預拉力P；d為高強螺栓公稱直徑，mm。高強螺栓拉力值見表4。

????溫度和濕度對扭矩系數和高強螺栓施擰質量影響很大，雨天、大霧天氣和夏季烈日下不得進行高強螺栓施擰。雨天過后，摩擦面和螺栓孔干燥后方可進行高強螺栓施擰[7]?。

5 高強螺栓終擰檢查

????高強螺栓終擰扭矩檢查應在終擰4 h后，24 h以內進行。高強螺栓在終擰結束后，對已施擰的高強螺栓用檢查扳手，采用“松扣、回扣法”全部進行檢查。

查看初擰后白色油漆標記線轉動情況，判斷是否存在漏擰、跟轉現象。漏擰用檢查扳手補擰到位；若發現墊片、螺栓上白線發生轉動，應成套更換。終擰完成自檢合格后，用紅色油漆做好標記線，然后報監理檢查；監理檢查合格后，用黃色油漆做好標記，見圖4和圖5。做好檢查記錄，并及時涂填縫膩?zhàn)臃乐褂晁M(jìn)入，并盡快涂裝。

檢查扭矩Tch 的計算公式 為

Tch= K·P·d? ? ? ? ? ? ?? (2)

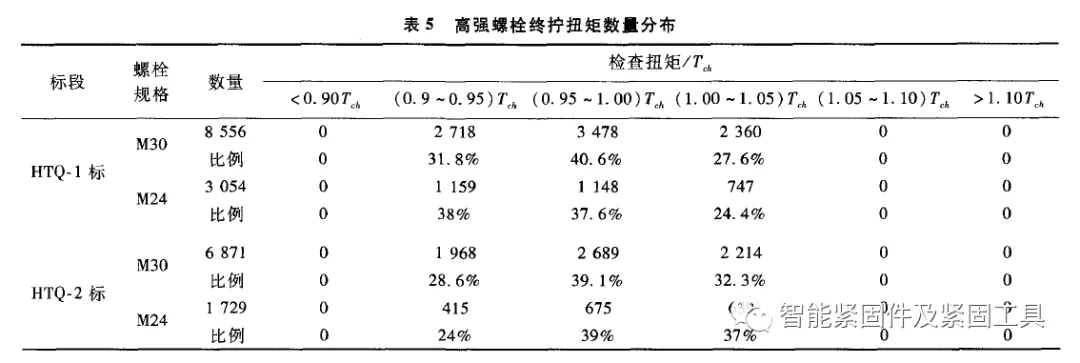

扭矩在0．9T ～1．05T 范圍內為合格。施工單位自檢全部檢查，監理單位每個栓群或節點板見證檢查10％ ，抽查見證中的1％ ，經過自檢和監理單位檢查，高強螺栓施擰全部合格(見表5)。

文章來源于：智能緊固件及緊固工具，如侵權請聯系刪除。

?

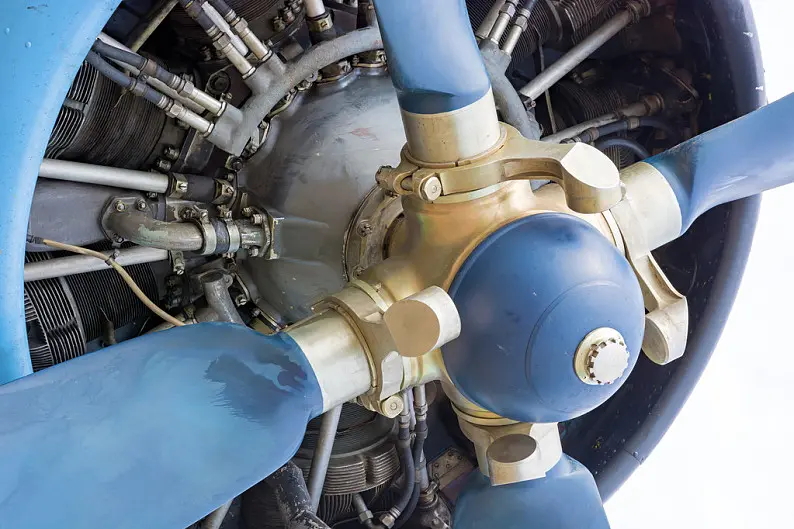

?飛機使用螺栓連接而非焊接，主要是因?yàn)槁菟ㄟB接具有多重優勢，包括可靠性高、適應溫度范圍廣、易于維護和更換，以及相對輕量化。?

?可靠性高?：螺栓連接的可靠性較高，因?yàn)槠錂C(jī)械固定的特性使得檢測起來比較容易，能夠確保連接的質量和可靠性。相比之下，焊接連接的缺陷難以檢測，因此其可靠性較低?。

?適應溫度范圍廣?：螺栓連接可以適應各種不同材料和溫度條件下的連接，而焊接通常需要在高溫條件下進行，因此僅適用于材料的焊接接頭?1。

?易于維護和更換?：螺栓連接比焊接連接更容易維護和更換。如果螺栓損壞，只需要將損壞的螺栓拆下來，用新的螺栓替換即可。而焊接連接一旦出現問題，維修起來非常麻煩，需要對連接部分進行熔斷?1。

?輕量化?：焊接連接通常需要在連接部位增加大量的金屬材料以確保連接的強度，而螺栓連接則能夠以更少的材料實現更牢固的連接，能夠減輕整個飛機的重量?1。

此外，飛機的制造材料主要是航空鋁合金，這種材料輕且軟，延展性好，如果使用焊接技術，無法保證焊縫所能承受的力都相同，從而影響飛機的安全性。而鉚釘和螺栓連接具有很好的抗震力和抗疲勞等優點，且在飛機零件出現損壞時，可以及時進行維修，因?yàn)檫@種連接拆卸起來非常方便，不需要將飛機的蒙皮全部進行更換，這樣不僅可以省下一大筆維修費用，還能在很大程度上降低維修難度?2。

綜上所述，飛機使用螺栓連接是為了提高安全性、可靠性和經濟性，同時適應航空材料的特性，確保飛行的安全性和效率?

有客戶在使用漢普電動扳手?jǐn)Q緊螺栓后，會咨詢售后問：高強螺栓緊固后露多少才是正確的？那對這一問題，山東漢普小編查閱資料后，來為大家解答。

高強螺栓根據構件組成可分為高強度大六角螺栓連接副和扭剪型高強度螺栓連接副。

高強度大六角螺栓連接副：由一個高強度大六角頭螺栓，一個高強度大六角螺母和兩個高強度平墊圈組成一副的連接緊固件。

扭剪型高強度螺栓連接副：由一個扭剪型高強度螺栓，一個高強度大六角螺母和一個高強度平墊圈組成一副的連接緊固件。

螺栓長度：高強度螺栓長度L應保證在終擰后，螺栓外露絲扣為2~3扣，其長度可按下式計算：

L=L`+△L

式中：L`為連接板層總厚度；

         △L為附加長度，其值=螺母公稱厚度+墊圈厚度+外露絲長度。

當高強度螺栓公稱直徑確定之后，△L可按表6.4.1取值。但采用大圓孔或槽孔時，高強度墊圈公稱厚度應按實際厚度取值。根據上式計算出的螺栓長度按修約間隔5mm進行修約，修約后的長度為螺栓公稱長度。

螺栓斷裂的可能原因：

①材料問題：螺栓的材料不合格或者質量不佳，導致螺栓強度低于標準要求，容易發生斷裂。

②設計問題：螺栓的設計承載力不夠或不合理。

③安裝問題：螺栓的安裝不規范或者松動，導致螺栓在受力下承受過大剪力，容易發生斷裂。

④使用問題：超載或者過度使用螺栓，將其承載能力超過其極限，導致螺栓容易發生斷裂。

從對小鋼結構工程的施工質量的角度，小工程甚至是某些重點工程高強螺栓施工嚴重不規范，出現過扭剪型螺栓沒有擰掉梅花頭的事情。螺栓未擰緊或者端板間有間隙，會降低節點的剛度，進一步減小了鋼梁的整體剛度，進而造成實際受力與設計不符，往往是實際力更大了。

另一方面，螺栓預拉力不均勻，有的受力大，有的受力小。大的一旦先斷，其他也瞬間就斷了。

文章來源于公眾號：浙交院鋼橋中心。
鏈接地址：https://mp.weixin.qq.com/s/_4lRnzDpPD6aXAtDNXai6w

如有侵權請聯系刪掉

目前，國內鋼結構終擰扭矩檢查的方法主要是緊扣法和松扣復位法兩種。兩種方法各有利弊，緊扣法效率高，散差小，但手動操作難度高。松扣法效率低，但易操作。

檢測終擰后高栓扭矩值的工具有很多，山東漢普的便攜式螺栓扭矩檢測儀以小巧輕便、精度高廣受工友的肯定與贊賞。以下是檢測儀的參數。

一般檢查扭矩值有兩種方法，一種是緊扣法，一種是松扣法。

1、 緊扣法

緊扣法最讓現場技術人員的頭疼的是緊扣試驗及緊扣比的確定。相關規范之所以規定緊扣法要做試驗，主要原因是扭矩系數和加載速度相關。通常高強度螺栓進場扭矩系數檢驗一般使用手動扳手加載，施工時使用電動扳手加載，檢查時又使用手動扳手，三者加載速度相差比較大，測量的扭矩系數相差也比較大，極個別情況下能達15%！換一種說法，也就是說達到同樣的預緊力，不同的加載速度需要的扭矩可能相差15%！緊扣法試驗或者緊扣比試驗其實就是嚴格的全要素模擬現場工況，消除這類誤差。

2、?松扣法

松扣法比較有爭議的一個是松開的角度，個人認為規定一個范圍比固定一個角度更好，個人建議15~45°。有些規范規定為60°，雖然好操作（正好螺母松開一個棱角），但容易造成螺栓徹底松開反而麻煩。松扣法對扭矩系數也有一個假定，就是和施擰時一致，但是松扣復位法的扭矩系數實際上是二次擰緊的扭矩系數，大量試驗數據證明，當前國內鋼結構高栓的表面處理工藝，第一次擰緊和第二次擰緊的扭矩系數還是區別蠻大的，個別情況下超過10%，所以一些有經驗的技術人員，在抽樣測量螺栓連接副的第一次扭矩系數后，會有意順帶使用終擰扭矩檢查扳手加載來測量第二次擰緊的扭矩系數，用來減小松扣復位法誤差，當然這種做法一般應用于對精度敏感的課題實驗或者出現較大爭議時。

不論緊扣法還是松扣法，還有一個問題就是檢查時，必須卡住螺栓頭，防止跟轉。一旦跟轉，測量的檢查扭矩就應視為作廢，也需要對螺栓進行更換

（文章來源于公眾號：鋼結構構螺栓施擰）地址：https://mp.weixin.qq.com/s/eqkJJnskS8D86qXu5r_Z2A

如果您需要扭矩值檢測工具可以聯系山東漢普：18653495537

在使用電動扳手緊固高強螺栓時，一定按螺栓扭矩法來緊固。螺栓等緊固件不僅起連接的作用，更是起到了設備 固定和保護的作用。緊固件的松動后部件或設備 振動加劇、相對運動加大、間隙加大，久而久之造 成緊固件斷裂、工件損壞，甚至引發人員傷亡等 安全事故。?

如，2012年9月13日，武漢“東湖景園”項目部C區7-1號樓工地，升降機在上升過程中突然失控，直沖到34層頂層(距地面100米）后，鋼繩斷裂，失去鋼繩約束后的升降機自由落體直墜地面，導致19人死亡。經調查，事故原因包括升降機導軌兩個標準節連接處的4個連接螺栓中右側2個受力螺栓的螺母脫落、升降機安全防護裝置損壞、作業工人無證操作和人員超載等。

螺栓、螺母等緊固件缺失、松動、脫落和未自檢驗收即違規使用等因素是造成事故的一大誘因。

所以在緊固螺栓時，可用漢普電動扳手。體積小使用方便，且可精確調節扭矩值，使螺栓達到緊固力度。

如果您需要購買漢普電動扳手，可聯系：18653495537

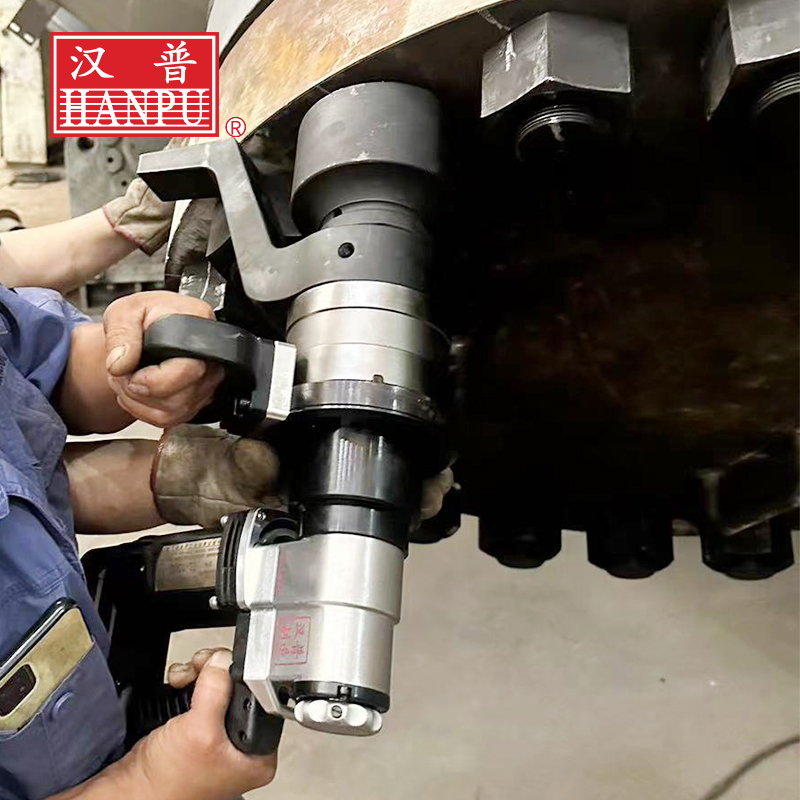

在緊固法蘭盤螺栓時，若扭矩扳手使用不當，則會影響力矩值，因此使用電動力矩扳手進行法蘭緊固的人員需要接受正規的培訓。那操作當中需要注意什么呢？山東漢普小編來為大家解答一下。

(1) 力矩扳手在使用前必須經過校準以確保獲得正確的力矩值。

(2) 螺栓螺母上的螺紋及螺母在法蘭上的承載面必須使用螺栓抗咬合劑潤滑。

(3)首先用手緊螺母，確保螺母的端面平整地貼合在法蘭面上。

⑷參照螺栓徑向十字交叉緊固順序圖給螺栓孔編號。

(5)禁止在法蘭接頭的個別螺栓上用力過大，以防墊片被局部壓碎或過度壓縮。

⑹根據設計或業主提供的螺栓力矩終值的50%、80%和100%分步緊固螺栓。

(7) 使用力矩扳手時，應平穩加力，避免因突然加力造成力矩值的不準確。

(8) 當扳手指示達到預先設定的扭矩值時(例如啪嗒聲或咔嚓聲)，則立即停止轉動扳手，此時嚴禁繼續加力以避免螺栓過載。

(9) 使用完力矩扳手后，將力矩扳手刻度盤上的指針回?fù)艿?的位置，避免扳手內部構件毀壞。

(10) 應保持力矩扳手清潔，輕拿輕放，若扳手被摔或敲擊,再次使用前必須重新校驗。

(11) 力矩扳手在使用完成后必須正確存放于專用工具箱內保存。

在緊固法蘭螺栓時，一般氣動緊固工具達不到精準扭矩值，不如用電動力矩扳手扭矩值精準可調。如果您需要電動緊固工具，可聯系山東漢普：18653495537

山東漢普在售后電動扳手的過程中，也在施工現場發現很多問題，如高強螺栓扭矩值達不到施工要求等。那你知道在安裝高強螺栓時有哪有哪些要求嗎？

高強螺栓安裝前的要求有：
①鋼結構拼裝前，應清除飛邊、毛刺、焊接飛濺物等。摩擦面應保持干燥、整潔，不得在雨中作業。
②高強度螺栓連接副應按批號分別存放，并應在同批內配套使用。在儲存，運輸，施工過程中不得混放，要防止銹蝕、沾污和碰傷螺紋等可能導致扭矩系數變化的情況發生。
③選用的高強度螺栓的形式、規格應符合設計要求。施工前，高強度大六角頭螺栓連接副應按出廠批號復驗扭矩系數；扭剪高強度螺栓連接副應按出廠批號復驗預拉力，復驗合格后方可使用。
④高強螺栓連接面的抗滑移系數試驗結果應符設計要求，構件連接面與試件連接面表面狀態相符。

⑵高強螺栓的安裝方法有：
①高強度螺栓接頭應采用沖釘和臨時螺栓連接，臨時螺栓的數量應為接頭上螺栓總數的1/3，并不少于兩個，沖釘使用數量不宜超過臨時螺栓數量的30％。安裝沖釘時不得因強行擊打而使螺孔變形造成飛邊。嚴禁使用高強度螺栓代替臨時螺栓以防因損傷螺紋造成扭矩系數增大。
對錯位的螺栓孔應用鉸刀或粗銼刀進行處理規整，處理時應先緊固臨時螺栓主板至迭間無間隙，以防切屑落入。螺栓孔也不得采用氣割擴孔。
鋼結構應在臨時螺栓連接狀態下進行安裝精度校正。
②鋼結構安裝精度調整達到校準規定后便可安裝高強螺栓。首先安裝接頭中那些未裝臨時螺栓和沖釘?shù)穆菘?，螺栓?yīng)能自由垂直穿入螺栓和沖釘?shù)?/span>螺孔，穿入方向應該一致。每個螺栓一端不得墊2個及以上的墊圈，不得采用大螺母代替墊圈。
在這些安裝上的高強度螺栓用普通扳手充分?jǐn)Q緊后，再逐個用高強度螺栓換下沖釘和臨時螺栓。
在安裝過程中，連接副的表面如果涂有過多的潤滑劑或防銹劑應使用干凈的布輕輕揩試掉多余的涂脂，防止其安裝后流到連接面中，不得用清洗劑清洗，否則會造成扭矩系數變化。

高強螺栓在緊固時要選準合適的扳手，漢普電動扭矩扳手帶有數顯控制器，能夠精確高強螺栓扭矩值，而且重復精度較高，可達±3%，能夠達到施工要求。而且在狹窄空間還可以用手動數顯的扭矩扳手，扭矩值同樣準確而且?guī)в袡z測功能。能實現緊固、檢測兩種用途。

在鋼結構安裝過程中，鋼結構專用高強螺栓是不可或缺的工具之一。那么在高強螺栓緊固之前要注意哪些方面呢？下面山東漢普小編來告訴大家?guī)讉€需要注意的地方。

1、鋼結構結構組裝時，應采用臨時螺栓和沖釘做臨時連接，其螺栓個數應為螺栓總數的1/3以上，且每個接頭不少于2個，沖釘穿入數量不宜多于臨時螺栓的30%。組裝時先用沖釘打入定位，在適當位置穿入臨時螺栓，用扳手?jǐn)Q緊。不準用高強度螺栓兼作臨時螺栓。高強度螺栓連接副組裝時，螺母帶圓臺面的一側應朝向墊圈有倒角的一側。大六角頭高強度螺栓連接副組裝時，螺栓頭下墊圈有倒角的一側應朝向螺栓頭。

2、高強度螺栓應自由穿入孔內，嚴禁強行敲打，穿入方向宜一致，并便于操作；墊圈應安裝在螺母一側，墊圈有倒角的一側應和螺栓接觸，不得裝反。

3、高強度螺栓連接處摩擦面如采用噴砂(丸)后生赤銹時，安裝前應以細鋼絲刷除去摩擦面上的浮銹。

4、高強度螺栓不能自由穿入時，嚴禁氣割擴孔，應用鉸刀修孔，修孔后最大直徑不應大于1.2倍螺栓直徑，且修孔數量不應超過該節點螺栓數量的25%。修孔前應將四周螺栓全部擰緊，使板緊貼后再鉸孔。

5、不得在雨、雪天氣安裝高強度螺栓，摩擦面應處于干燥狀態。

如果您還有其他關于鋼結構安裝的問題可以隨時指正哦，如果您需要緊固高強螺栓的工具也可聯系山東漢普：18653495537.
